三种常见的PCBA清洗方法工艺

1、全自动的在线式PCBA清洗设备

一种全自动的在线式清洗设备。该清洗设备对于SMT/THT的PCBA焊接后产品残余的松香助焊剂、水溶性助焊剂、免清洗性助焊剂/焊育等有机、无机污染物进行彻底有效的清洗。它主要用于大量PCBA清洗，选用安全自动化的清洗设备置于电装生产线，通过不同的内腔在线进行化学清洗（或是水基清洗）、水基漂洗、烘干处理全都生产工艺流程。清洗环节中，PCBA根据清洗设备的输送带在不同溶剂清洗腔体内，清洗液一定要和电子元器件、PCB表层、金属镀层、铝涂层、标识、字迹等相关材料适配，特殊零部件需考虑能不能承受清洗。

乐竞PBT-680在线PCBA清洗机

清洗生产工艺流程为：人工放进产品--输送带运转--喷淋预清洗--风切隔离--喷淋清洗--喷淋预漂洗--风切隔离--喷淋漂洗1--喷淋漂洗2--喷淋漂洗3--风切1--风切2--加热烘干处理--人工拿出产品。

2、自动化离线式PCBA清洗设备

该清洗设备对于SMT/THT的PCBA焊接后产品残余的松香助焊剂、水溶性助焊剂、免清洗性助焊剂/焊膏等有机、无机污染物进行彻底有效的清洗。它主要用于小批量生产多种产品PCBA清洗，根据人工的搬运进行可以设置在生产线的任何地方，离线在同一个腔体内进行化学清洗（或是水基清洗）、水基漂洗、烘干处理全都生产工艺流程。清洗环节中，PCBA一般需工装夹具固定或者是放到篮子里进行，清洗液一定要和电子元器件、PCB表层、金属镀层、铝涂层、标识、字迹等相关材料适配，特殊零部件需考虑能不能承受清洗。PCBA在清洗篮中的摆放密度和摆放倾斜角是有一定要求的，这两个因素对清洗效果有直接的影响。

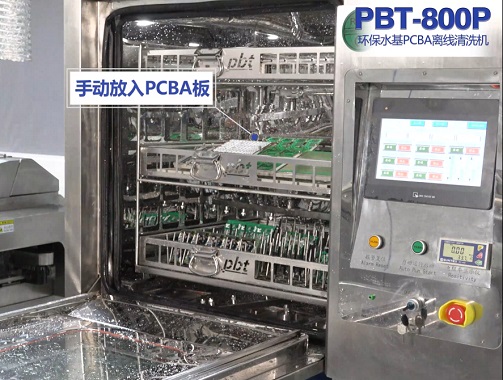

乐竞PBT-800P离线PCBA清洗机

清洗生产工艺流程为：人工放进产品--清洗篮框前后运动--喷淋水泵增压清洗--过滤回收液体--喷淋水泵增压漂洗（开环）--选择漂洗次数--加热烘干处理--人工拿出产品。

3、工人手工清洗

工人手工清洗对于SMT/THT的PCBA焊接后产品残余的松香助焊剂、水溶性助焊剂、松香助焊剂、免清洗性助焊剂/焊育等有机、无机污染物进行彻底有效的清洗。它主要用于小批量生产样品PCBA清洗，根据温度控制，适应MPC微相清洗剂工人手工清洗加工工艺，在同一个恒温槽内进行化学清洗。

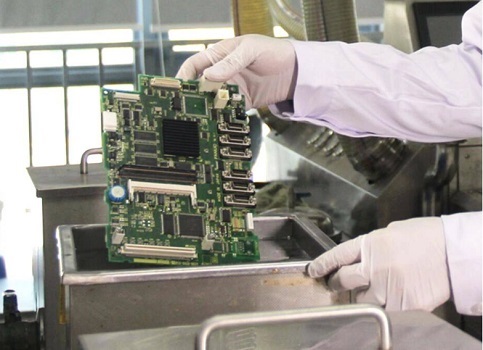

超声波清洗 人工清洗

特别注意：超声波清洗机作为一个低投资、利于开展的实施方案同时也为某些PCBA生产制造商所使用。但，航天军工限（禁）用超声波清洗机加工工艺，超声波清洗机不用于清洗电气或电子部件、电子元器件或装有电子元器件的零部件，清洗时要采取保障措施，防止电子元器件损伤（美军标DOD-STD-2000-4A《电气和电子设备通用焊接技术要求》）;IPC-A-610E-2010三级标准规定都一般严禁超声波清洗机加工工艺。
