乐竞PBT-1000X SMT钢网的选择、表面张力检测和清洗方法

在SMT贴片生产加工制造中，钢网的选择和应用可以直接影响锡膏印刷的效果，从而影响了最终焊接加工实际效果。

为了更好的避免焊接加工发生少锡、连锡、空焊等，SMT工艺工程师需用对钢网做好细致严谨的监督，这环节包含：钢网的选择、钢网的张力测试、钢网的清洁等。

1、SMT钢网的选择

网板的市场行情从50元到600元中间不等，表示着截然不同的材质和生产制作工艺。目前广泛运用是指激光网板，价位一百五十-两百元左右，较高要求的可以开具铜网，或者有更高精密度水准的厂商，价位会上升到三百-四百元。这需要依照客户PCB板的贴片加工工艺难度系数而影响。

2、SMT网板的张力测试标准和方式

网板表面张力标准在IPC电子验收要求含有参考指标。一般采用网板张力测试仪，放置在离间距15-20cm处，选择5-8个点，每一平方厘米张力大于35~五十N。每次网板的上线应用都需要再次测量表面张力。测试步骤具体如下：

网板表面检测：是不是有划伤、毛刺现象、损坏等张力计归零，扭紧归零刻度螺丝钉，网板水平放置在工作台子上，检测的时候不能用手按压网板，选择测试点，检测测试数据是否符合标准，填好《网板表面张力测试登记表》，网板清洗，在smt贴片机上安装使用。

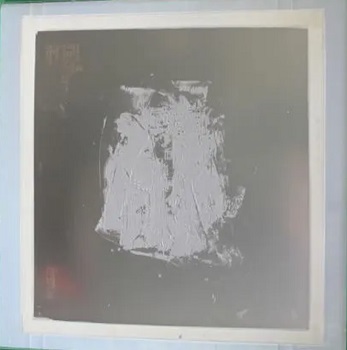

3、SMT网板清洗

网板安装到smt贴片机后，需要制定清洗时间。一些全自动锡膏印刷机会含有自动清洗功能，手动印刷设备需要员工每过4-10块板子印刷结束后擦洗一次，清洗后要检查网板的清洁度，避免网板堵孔。

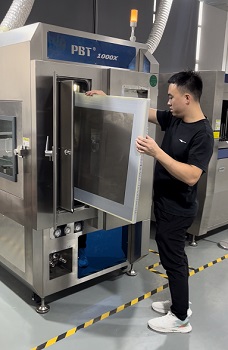

现在一般选用PBT-750气动钢网清洗机或PBT-1000X全自动水基网板清洗机来清洗，保证清洗质量。

以上就是SMT网板专业的选择、表面张力检测及清洗方法了，网板的测试常常会被许多微型贴片加工厂所忽视，终将造成不符合要求的网板投入生产，给后面几段的焊接加工造成许多不良。SMT贴片生产生产制造中，网板和印刷是质量管理的源头，需要被特别重视。希望对大家有帮助。
